Barrenadoras de tierra

Se usa en:

  • La barrena de tierra es una máquina de construcción ideal para la perforación rápida de cimentaciones, adaptándose a diversas condiciones de terreno. Se utiliza en paisajismo, arborización, cimentación de pilotes para postes de electricidad, cimentación de pilotes para sistemas fotovoltaicos, barandillas de carreteras y ferrocarriles de alta velocidad, cercas, perforación de cimentaciones de pilotes, carreteras mineras, voladuras, etc.

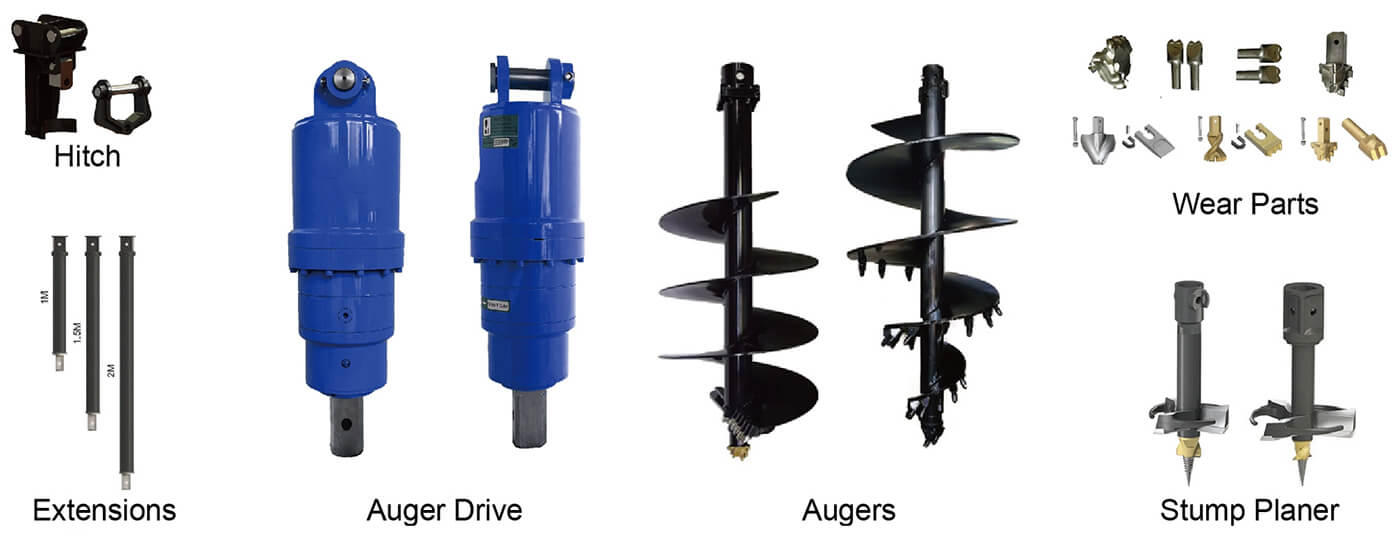

Características:

  • Disponibles diversos enganches de montaje.
  • Motores hidráulicos marca Eaton.
  • Par de salida potente, continuo y estable, más duradero.
  • Se requieren sinfines de diversos diámetros, piezas de desgaste de tierra y tungsteno para diversas condiciones del terreno.
  • Adecuado para todo tipo de excavadoras, retroexcavadoras, grúas, minicargadoras, etc.

Barrenadoras de tierra

  • Ficha técnica

  • Aplicaciones

  • Solicitar cotización

    • Ficha técnica

    Categoría Unidad ATM1500 ATM2500 ATM3000 ATM3500 ATM4500 ATM5500
    Excavadora compatible ton 1-2 1.5-3 2-4 2.5-4.5 3-5 4.5-6
    Modelo de barrena S4 S4 S4 S4 S4 S5
    Diámetro de barrena mm 100-400 100-500 100-600 100-750 100-900 150-750
    Rango de torque Nm 511-1496 830-2847 958-2877 1205-3614 1500-4499 1685-5477
    Presión de aceite bar 70-205 70-240 80-240 80-240 80-240 80-260
    Flujo de aceite lpm 20-45 27-65 27-75 40-85 50-95 40-115
    Velocidad rpm 44-98 36-87 36-100 42-90 43-81 30-87
    Altura de unidad mm 585 585 665 665 665 780
    Diámetro de unidad mm 200 200 244 244 244 269
    Peso de unidad kg 46 48 71 73 75 108
    Acople de un pasador Incluido Incluido Incluido Incluido Incluido Incluido
    Acople de doble pasador Opción Opción Opción Opción Opción Opción
    Acople tipo cuna Opción Opción Opción Opción Opción Opción
    Eje de salida estándar 65mm redondo 65mm redondo 65mm redondo 65mm redondo 65mm redondo 75mm redondo
    Eje de salida opcional Hex 2″ / Cuadrado 57mm Hex 2″ / Cuadrado 57mm Hex 2″ / Cuadrado 57mm Hex 2″ / Cuadrado 57mm Hex 2″ / Cuadrado 57mm Hex 2.5″
    Profundidad máxima por tipo de suelo (metros)
    Diámetro (mm) SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO
    100 2/1.8/1.6 2.5/2.3/2.1 3/2.7/2.4 3/2.7/2.4 4/3.6/3.2 –
    150 2/1.8/1.6 2.5/2.3/2.1 3/2.7/2.4 3/2.7/2.4 4/3.6/3.2 4/3.6/3.2
    200 1.8/1.6/1.4 2.3/2.1/1.9 2.7/2.4/2.2 2.7/2.4/2.2 3.6/3.2/2.9 3.6/3.2/2.9
    225 1.8/1.6/1.4 2.1/1.9/1.7 2.5/2.3/2.1 2.5/2.3/2.1 3.3/3.0/2.7 3.3/3.0/2.7
    250 1.5/1.4/1.3 1.9/1.7/1.5 2.3/2.1/1.9 2.3/2.1/1.9 3.0/2.7/2.4 3.0/2.7/2.4
    300 1.5/1.4/1.3 1.7/1.5/1.4 2.0/1.8/1.6 2.0/1.8/1.6 2.6/2.3/2.1 2.6/2.3/2.1
    350 1.5/1.4/1.3 1.5/1.4/1.3 1.8/1.6/1.4 1.8/1.6/1.4 2.3/2.1/1.9 2.3/2.1/1.9
    375 1.5/1.4/1.3 1.4/1.3/1.2 1.7/1.5/1.4 1.7/1.5/1.4 2.1/1.9/1.7 2.1/1.9/1.7
    400 1.2/1.1/1.0 1.3/1.2/1.1 1.5/1.4/1.3 1.5/1.4/1.3 2.0/1.8/1.6 2.0/1.8/1.6
    450 – 1.2/1.1/1.0 1.4/1.3/1.2 1.4/1.3/1.2 1.8/1.6/1.4 1.8/1.6/1.4
    500 – 1.1/1.0/0.9 1.3/1.2/1.1 1.3/1.2/1.1 1.6/1.4/1.3 1.6/1.4/1.3
    550 – – 1.2/1.1/1.0 1.2/1.1/1.0 1.5/1.4/1.3 1.5/1.4/1.3
    600 – – 1.1/1.0/0.9 1.1/1.0/0.9 1.4/1.3/1.2 1.4/1.3/1.2
    700 – – – 1.0/0.9/0.8 1.2/1.1/1.0 1.2/1.1/1.0
    750 – – – 0.9/0.8/0.7 1.1/1.0/0.9 1.1/1.0/0.9
    800 – – – – 1.0/0.9/0.8 1.0/0.9/0.8
    900 – – – – 0.9/0.8/0.7 0.9/0.8/0.7



    Categoría Unidad ATM7000 ATM8000 ATM15000 ATM25000 ATM50000
    Excavadora compatible ton 5-7 6-8 10-15 15-22 21-45
    Modelo de barrena S5 S5 S6 S6 Serie PA
    Diámetro de barrena mm 150-900 150-1200 150-1200 150-1500 300-2400
    Rango de torque Nm 2133-6931 2717-8125 5024-15071 16503-24755 23758-47515
    Presión de aceite bar 80-260 80-240 80-240 160-240 160-320
    Flujo de aceite lpm 60-135 70-150 80-170 80-170 100-280
    Velocidad rpm 36-81 33-70 20-43 12-26 11-30
    Altura de unidad mm 780 780 930 1130 1411
    Diámetro de unidad mm 269 269 290 345 406
    Peso de unidad kg 112 116 173 269 472
    Acople de un pasador Incluido Incluido Incluido Incluido Incluido
    Acople de doble pasador Opción Opción Opción Opción Opción
    Acople tipo cuna Opción Opción Opción Opción Opción
    Eje de salida estándar 75mm redondo 75mm redondo 75mm redondo 75mm redondo 110mm redondo
    Eje de salida opcional Hex 2.5″ Hex 2.5″ – – Cuadrado 100mm/130mm
    Profundidad máxima por tipo de suelo (metros)
    Diámetro (mm) SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO SUAVE/MEDIO/DURO
    150 5/4.5/4.1 6/5.4/4.9 7.5/6.8/6.1 9/8.1/7.3 –
    200 4.5/4.1/3.7 5.5/5.0/4.5 7.0/6.3/5.7 8.5/7.7/6.9 –
    225 4.0/3.6/3.2 5.0/4.5/4.1 6.5/5.9/5.3 8.0/7.2/6.5 –
    250 3.5/3.2/2.9 4.5/4.1/3.7 6.0/5.4/4.9 7.5/6.8/6.1 –
    300 3.0/2.7/2.4 4.0/3.6/3.2 5.5/5.0/4.5 7.0/6.3/5.7 12/10.8/9.7
    350 2.8/2.5/2.3 3.5/3.2/2.9 5.0/4.5/4.1 6.5/5.9/5.3 11/9.9/8.9
    375 2.6/2.3/2.1 3.3/3.0/2.7 4.8/4.3/3.9 6.2/5.6/5.0 10.5/9.5/8.6
    400 2.5/2.3/2.1 3.0/2.7/2.4 4.5/4.1/3.7 6.0/5.4/4.9 10/9.0/8.1
    450 2.3/2.1/1.9 2.8/2.5/2.3 4.2/3.8/3.4 5.7/5.1/4.6 9.5/8.6/7.7
    500 2.0/1.8/1.6 2.5/2.3/2.1 4.0/3.6/3.2 5.5/5.0/4.5 9.0/8.1/7.3
    550 1.8/1.6/1.4 2.3/2.1/1.9 3.8/3.4/3.1 5.2/4.7/4.2 8.5/7.7/6.9
    600 1.7/1.5/1.4 2.0/1.8/1.6 3.5/3.2/2.9 5.0/4.5/4.1 8.0/7.2/6.5
    700 1.5/1.4/1.3 1.8/1.6/1.4 3.0/2.7/2.4 4.5/4.1/3.7 7.5/6.8/6.1
    750 1.4/1.3/1.2 1.6/1.4/1.3 2.8/2.5/2.3 4.2/3.8/3.4 7.0/6.3/5.7
    800 1.3/1.2/1.1 1.5/1.4/1.3 2.5/2.3/2.1 4.0/3.6/3.2 6.5/5.9/5.3
    900 1.2/1.1/1.0 1.3/1.2/1.1 2.2/2.0/1.8 3.5/3.2/2.9 6.0/5.4/4.9
    1000 – 1.2/1.1/1.0 2.0/1.8/1.6 3.2/2.9/2.6 5.5/5.0/4.5
    1200 – 1.0/0.9/0.8 1.8/1.6/1.4 2.8/2.5/2.3 5.0/4.5/4.1
    1500 – – – 2.3/2.1/1.9 4.2/3.8/3.4
    1800 – – – – 3.5/3.2/2.9
    2000 – – – – 3.0/2.7/2.4
    2200 – – – – 2.7/2.4/2.2
    2400 – – – – 2.4/2.2/2.0

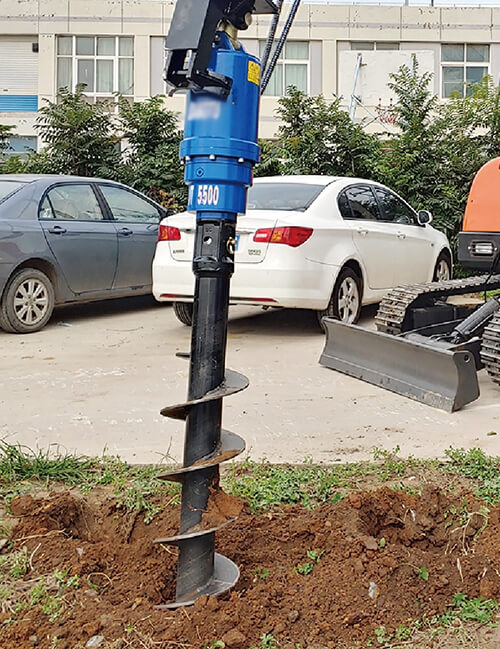

    Aplicaciones

    Detalles del pedido:
    • Cantidad mínima (MOQ):

      1 unidad.

    • Términos de pago:

      T/T, LC, DP, Western Union, Paypal.

    • Plazo de entrega:

      Normalmente 5-15 días hábiles.

    Ventajas de nuestra fábrica
    • Servicios OEM y ODM disponibles.
    • Aceptamos pedidos de muestras.
    • Devolución de dinero en 7 días.
    • Servicio postventa 24/7.
